Szybkozłączki i króćce RQS

Opis techniczny

Profil standardowy EURO. Złącze o zastosowaniu uniwersalnym, wykonane z mosiądzu. Zamknięty korpus zewnętrzny

zabezpiecza części wewnętrzne przed zanieczyszczeniami. Poprzez zastosownie hartowanych kołków ryglujących

możliwa jest współpraca z narzędziami wyposażonymi we wtyczki stalowe.

Zalety

Obsługa jednoręczna. Standard europejski.

Kompatybilność

RECTUS 25

RECTUS 1600/1625

TEMA 1600

CEJN 320

JWL 520 + JWL 530

i inne produkty niemieckie

Zastosowanie

Wszechstronne zastosowanie w przemyśle i rzemiośle.

Ciśnienie robocze :

0-35 bar, maksymalne statyczne ciśnienie robocze zewspółczynnikiem bezpieczeństwa 4:1

Temperatura robocza :

od -20oC do +100oC (NBR)

Parametry :

wydajność = 960 l/min

ciśnienie wejściowe = 6 atm.

spadek ciśnienia = 0,5 atm.

Szybkozłącze	Rozmiar A	SW	L	D	L1	L2	G	Oznaczenie
gwint zewnętrzny	G 1/4″	22	39	25	9			26KA AW13 MPX RQS
G 3/8″	22	41	25	9			26KA AW17 MPX RQS
G 1/2″	22	44	25	12			26KA AW21 MPX RQS
gwint wewnętrzny	G 1/4″	22	41	25	9			26KA IW13 MPX RQS
G 3/8″	22	41	25	9			26KA IW17 MPX RQS
G 1/2″	24	44	25	10			26KA IW21 MPX RQS

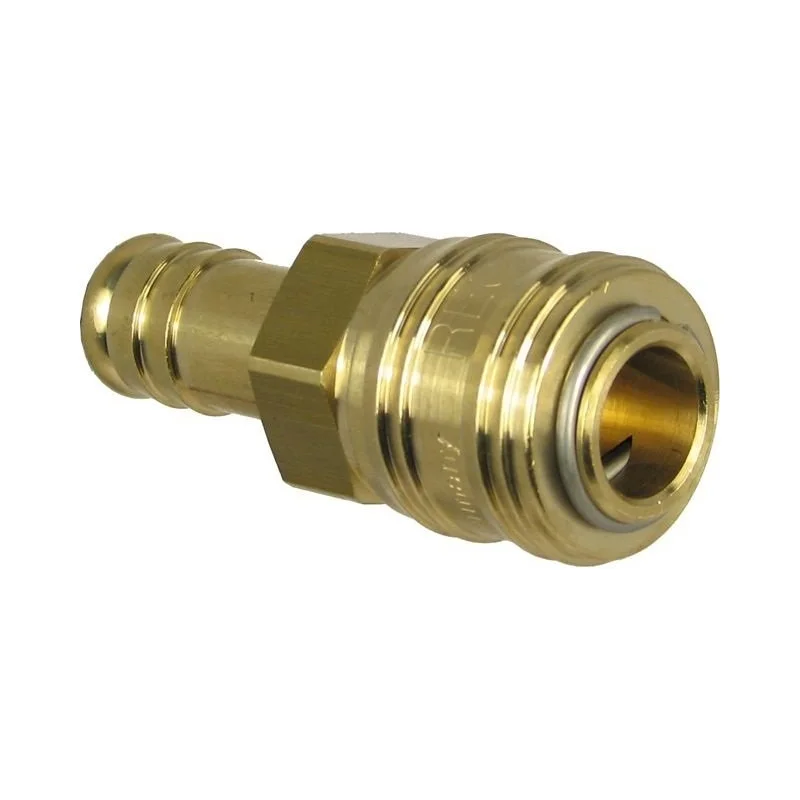

z tuleją do węża	6 mm	21	58	25	25			26KA TF06 MPX RQS
8 mm	21	58	25	25			26KA TF08 MPX RQS
9 mm	21	58	25	25			26KA TF09 MPX RQS
10 mm	21	58	25	25			26KA TF10 MPX RQS
13 mm	21	58	25	25			26KA TF13 MPX RQS
do węża z tworzywa sztucznego wzmocnionego sprężyną	6 x 8 mm	21	132	25	7	6	M 12 x 1	26KA KK08 MPX RQS
8 x 10 mm	21	143	25	9	8	M 16 x 1	26KA KK10 MPX RQS
9 x 12 mm	21	150	25	9	8	M 16 x 1	26KA KK12 MPX RQS

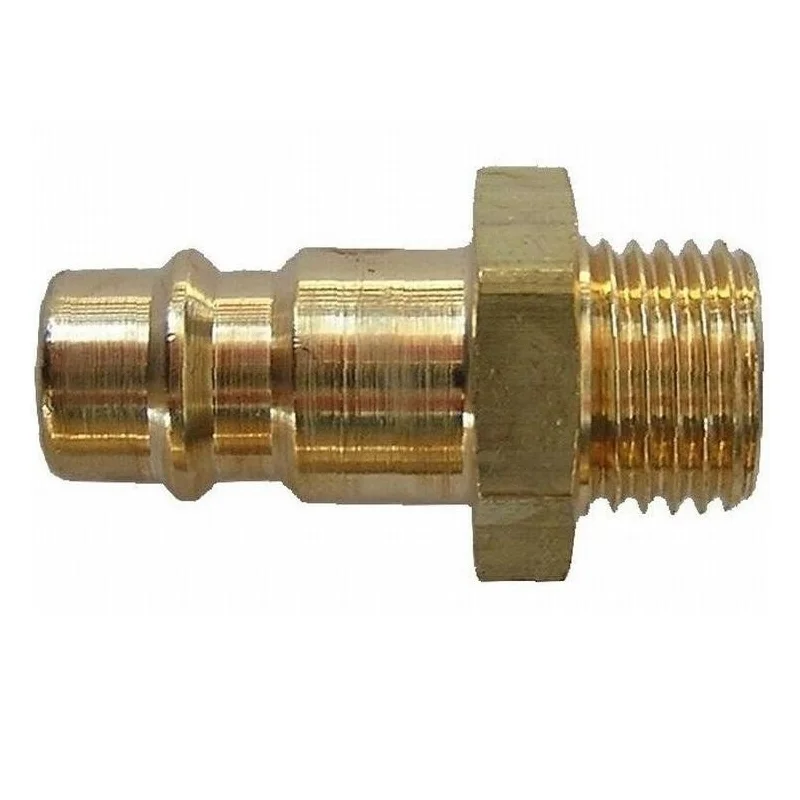

Wtyczka gwintowana	Rozmiar A	SW	L	D	L1	L2	G	Oznaczenie
gwint zewnętrzny	G 1/4″	17	33		9			26SF AW13 MXX RQS
G 3/8″	19	33		9			26SF AW17 MXX RQS
G 1/2″	24	38		12			26SF AW21 MXX RQS
gwint wewnętrzny	G 1/4″	14	30		7			26SF IW13 MXX RQS
G 3/8″	19	33		10			26SF IW17 MXX RQS
G 1/2″	24	35		12			26SF IW21 MXX RQS

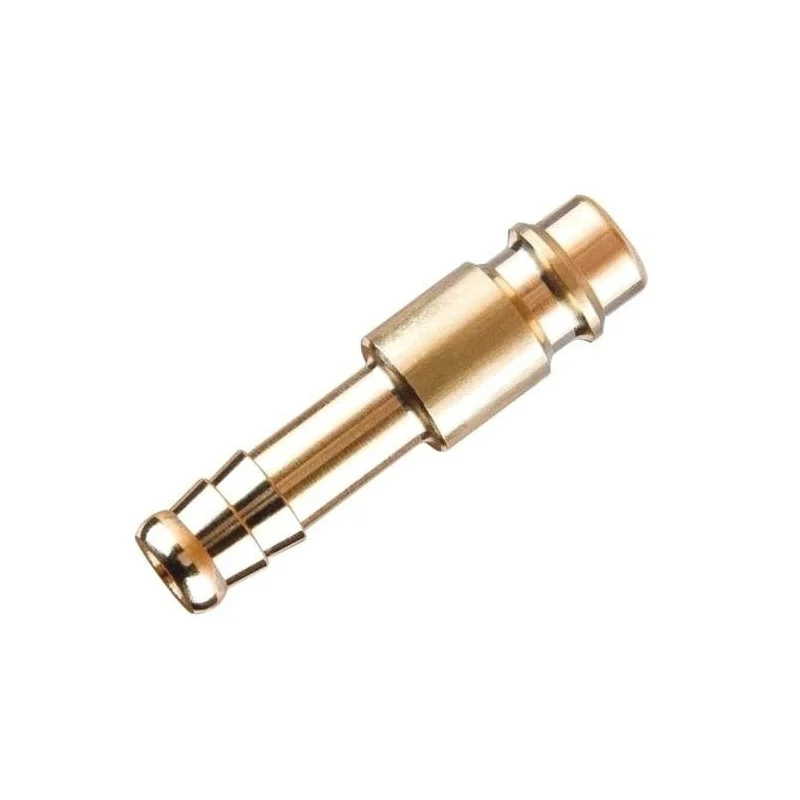

Wtyczka z tuleją do węża	Rozmiar A	SW	L	D	L1	L2	G	Oznaczenie
tuleja do węża	6 mm		48	12	25			26SF TF06 MXX RQS
8 mm		48	12	25			26SF TF08 MXX RQS
9 mm		48	12	25			26SF TF09 MXX RQS
10 mm		48	12	25			26SF TF10 MXX RQS
13 mm		48	12	25			26SF TF13 MXX RQS
do węża z tworzywa sztucznego wzmocnionego sprężyną	6 x 8 mm	17	127		7	6	M 12 x 1	26SF KK08 MXX RQS
8 x 10 mm	17	135		9	8	M 16 x 1	26SF KK10 MXX RQS
9 x 12 mm	17	142		9	8	M 16 x 1	26SF KK12 MXX RQS
